Pufferspeicher
JPSL 1000 · Ecoline Vlies Weiß
Effizienzklasse C

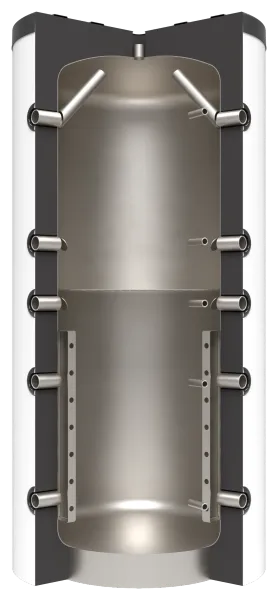

JPSL Typ 1000 V2 montiert Weiß · inkl. 100mm Vlies Isolierung
Art.-Nr. 840089
- Wärmeverlust
- 141 W
- Bereitschaftsverlust
- 3,38 kWh/24 h
- ErP-Volumen
- 887
- Gewicht
- 164 kg
Speicher 1561000 ab Lager
Dämmung 99710001 ab Lager
Gesamt sofort lieferbar
Stand 22.10.2026
EAN 4250659505111
Maße und Gewichte
- Ø mit Dämmung
- 990 mm
- Ø ohne Dämmung
- 790 mm
- Höhe mit Dämmung
- 2.090 mm
- Höhe ohne Dämmung
- 2.043 mm
- Kippmaß
- 2.085 mm
- Gewicht
- 164 kg
- Dämmstärke
- 100 mm
Anschlüsse
Buchstaben wie in der Zeichnung
| Buchstabe | Anschluss | Höhe | Größe | Gewinde | Winkel |
|---|---|---|---|---|---|
| 1 | Anschluss 1 Muffe vorne | 310 mm | 1½" | IG | 14,5° |
| Anschluss 1 Muffe hinten | 310 mm | 1½" | IG | 114,5° | |
| 3 | Fühlermuffe | 310 mm | ½" | IG | 92,72° |
| 4 | Anschluss 2 Muffe vorne | 745 mm | 1½" | IG | 14,5° |
| Anschluss 2 Muffe hinten | 745 mm | 1½" | IG | 114,5° | |
| 6 | Fühlermuffe | 745 mm | ½" | IG | 92,72° |
| 7 | Anschluss 3 Muffe vorne | 1.027 mm | 1½" | IG | 14,5° |
| Anschluss 3 Muffe hinten | 1.027 mm | 1½" | IG | 114,5° | |
| 9 | Fühlermuffe | 1.027 mm | ½" | IG | 92,72° |
| 10 | Anschluss 4 Muffe vorne | 1.250 mm | 1½" | IG | 14,5° |
| Anschluss 4 Muffe hinten | 1.250 mm | 1½" | IG | 114,5° | |
| 12 | Fühlermuffe | 1.250 mm | ½" | IG | 92,72° |
| 13 | Anschluss 5 Muffe vorne | 1.710 mm | 1½" | IG | 14,5° |
| Anschluss 5 Muffe hinten | 1.710 mm | 1½" | IG | 114,5° | |
| 15 | Fühlermuffe | 1.710 mm | ½" | IG | 92,72° |
| 16 | Anschluss oben Anschluss oben (L=50) | 2.043 mm | 1½" | IG | 0° |
Technische Daten
Volumen
- Nenninhalt
- 885
Druck
- Betriebsdruck Speicher
- 4,5 bar
- Prüfdruck Speicher
- 7,8 bar
Dämmung
- Isolierstärke Mantel (montiert)
- 100 mm
- Isolierstärke Mantel (roh)
- 115 mm
- Isolierstärke Deckel
- 100 mm
- Isolierungsfarbe
- Weiß
- Lambda
- 0,0388 W/mK
- Raumgewicht
- 1800 g/m²
- Brandklasse
- B2 nach DIN 4102
Energie (ErP)
- ErP - Klasse
- C
- ErP - Wärmeverlust (W)
- 141 W
- ErP - Wärmeverlust (kWh)
- 3,38 kWh
- ErP - Inhalt
- 887
Ausschreibungstext
ENERGIE PUFFERSPEICHER inkl. Iso mit Schichtladesystem dadurch deutlich verbessertes Schichtverhalten
Pufferspeicher für alle Warmwasser-Zentralheizungsanlagen. Verwendbar für:Festbrennstoffe-, ölgefeuerte Heizkessel, Wärmepumpen, Solaranlagen, Gas- oder Elektrodurchlauferhitzer. Gefertigt aus Qualitätsstahl S235JR nach EN 10025, nach EG 97/23/EG Außen Rostschutzanstrich, innen roh. inkl. Fühlerklemmleiste zur variablen Positionierung der Fühler
- Nenninhalt
- 885 L
- Betriebsdruck Speicher
- 4,5 bar
- Prüfdruck Speicher
- 7,8 bar
- Minimaldruck Speicher
- +0 bar
- Betriebstemperatur max.
- 95°C
- min. Temperatur
- 20 °C
Ausrüstung
- 1 x 1 ½" Muffe (Entlüftung)
- 5 x 1 ½" Muffe (Systemanschl. links)
- 5 x 1 ½" Muffe (Systemanschl. rechts)
- 2 x Prallblech
- 2 x Gehrungsrohr DN 40
- 2 x Rücklaufschichtkanal
- 5 x ½" Muffe (Regelmuffen)
- 1 x Lochblech 50%
Die Systemanschlussstutzen sind in 100° Abständen zueinander angeordnet.
Dämmungsdetails
- Material
- Polyesterfaservlies
- Isolierungsfarbe
- Weiß
- Isolierstärke Mantel (montiert)
- 100 mm
- Lambda
- 0,0388 W/mK
- Brandklasse
- B2 nach DIN 4102
- Temperaturbeständigkeit
- 110 °C
- Raumgewicht
- 1800 g/m²
- inkl. 50mm Bodenisolierung
- ErP - Klasse
- C
- ErP - Wärmeverlust (W)
- 141 W
Abmessungen mit Isolierung
- 990 x 2090 (Ø x H) mm
- Hersteller
- Juratherm GmbH
- Match-Code
- JPSL 1000 V2 montiert Weiß
Baugruppe bestehend aus
- JPSL Typ 1000 V2
- Vlies-Isolierung Typ 1000
- Gewicht
- ~164 kg
- Kippmaß
- 2085 mm
- EAN13
- 4250659505111
Zusammensetzung
- 1561000 JPSL Typ 1000 V2 Speicher · Puffersp. mit Schichtladesystem
- 99710001 Vlies-Isolierung Typ 1000 Dämmung · JPSM/R/RR + JPSL/R/RR 100mm Weiß
Downloads
Energielabel nur bis 500 Liter vorgeschrieben
